SF97 SF97AD SF97AM蝸輪減速機詳細信息/Detailed Information

prevnext

查看全部大圖

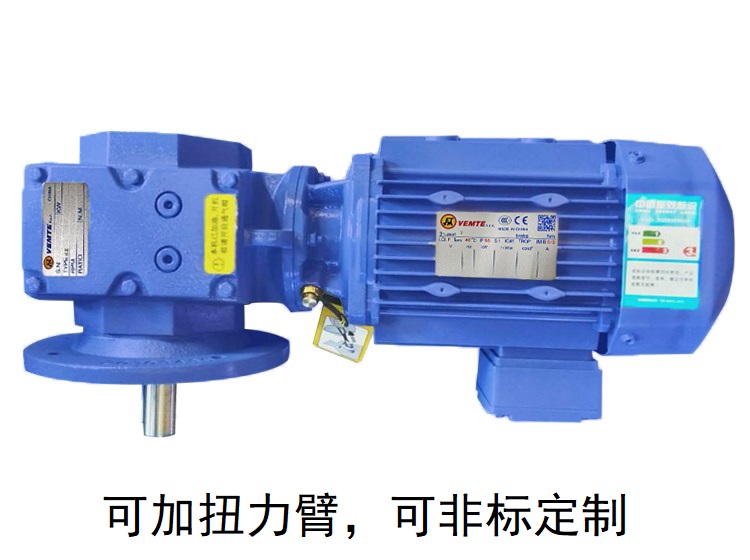

SF97 SF97AD SF97AM蝸輪減速機

減速機型號：S97 SA97 SAF97 SF97 SAZ97 SH97 SHF97 SHZ97
電機 功率：1.5KW-22KW
輸入轉速：500-3000轉
單機 扭矩：200-4000N·M
單機 速比：8.26-286.40比
輸出轉速：4.9-169轉/分鐘
斜齒輪蝸輪蝸桿傳動，傳動效率85%
交期：1-10天

訂購熱線：13528634927

產品詳情

SF97是B5法蘭安裝斜齒輪-蝸輪蝸桿減速機
SF97AM是AM法蘭輸入B5法蘭安裝斜齒輪-蝸輪蝸桿減速機
SF97AD是AD軸輸入B5法蘭安裝斜齒輪-蝸輪蝸桿減速機
斜齒輪-蝸輪蝸桿減速機的傳動原理是通過斜齒輪和蝸輪蝸桿的嚙合，將高速旋轉的輸入軸轉速降低，同時增加輸出扭矩。斜齒輪作為輸入軸與蝸輪蝸桿相嚙合，將轉動方向改變90度，并經過蝸輪蝸桿的摩擦嚙合使輸出軸緩慢旋轉，實現減速的效果。該減速機具有體積小、傳動比大、噪聲低等優點，廣泛應用于各種工業領域，如冶金、礦山、水泥、造紙、化工等。
SF97，SF97AD，SF97AM系列減速機型號如下，不同廠家型號表示方式有差異，具體型號可咨詢客服了解

SF97-YEJ1.5-4P	SF97AM90L4	SF97AD90L4
SF97-YEJ2.2-4P	SF97AM100M4	SF97AD100M4
SF97-YEJ3-4P	SF97AM112M4	SF97AD112M4
SF97-YEJ4-4P	SF97AM132S4	SF97AD132S4
SF97-YVP5.5-4P	SF97AM132M4	SF97AD132M4
SF97-YVP7.5-4P	SF97AM160M4	SF97AD160M4
SF97-YVP11-4P	SF97AM160L4	SF97AD160L4
SF97-YVP15-4P	SF97AM180M4	SF97AD180M4
SF97-Y18.5-4P	SF97AM180L4	SF97AD180L4
SF97-Y22-4P	蝸輪S系列減速器	自鎖減速機

SF97系列減速器能做到的減速比有：
1比286.4,1比262.22,1比231.67,1比196.52,1比180.95,1比161.74,1比145.6,1比131.85,1比116.92,1比105.71,1比89.6,1比80.85,1比78.26,1比71.43,1比65.45,1比60.59,1比55.79,1比49.87,1比44.89,1比40.65,1比36.05,1比32.6,1比27.63,1比26.39,1比24.13,1比23.59,1比21.23,1比19.23,1比17.05,1比15.42,1比13.07,1比11.41,1比9.55,1比8.26減速機
采用上述減速比配上四極三相異步電機之后能形成的輸出轉速有：
4.9轉/分鐘,5.3轉/分鐘,6轉/分鐘,7.1轉/分鐘,7.7轉/分鐘,8.7轉/分鐘,9.6轉/分鐘,11轉/分鐘,12轉/分鐘,13轉/分鐘,16轉/分鐘,17轉/分鐘,18轉/分鐘,20轉/分鐘,21轉/分鐘,23轉/分鐘,25轉/分鐘,28轉/分鐘,31轉/分鐘,34轉/分鐘,39轉/分鐘,43轉/分鐘,51轉/分鐘,53轉/分鐘,58轉/分鐘,59轉/分鐘,66轉/分鐘,73轉/分鐘,82轉/分鐘,91轉/分鐘,107轉/分鐘,123轉/分鐘,147轉/分鐘,169轉/分鐘減速機
如果上述的參數要求不滿足您的設備的實際使用需求的話，您可以咨詢一下VEMTE減速器選型技術人員給您選型

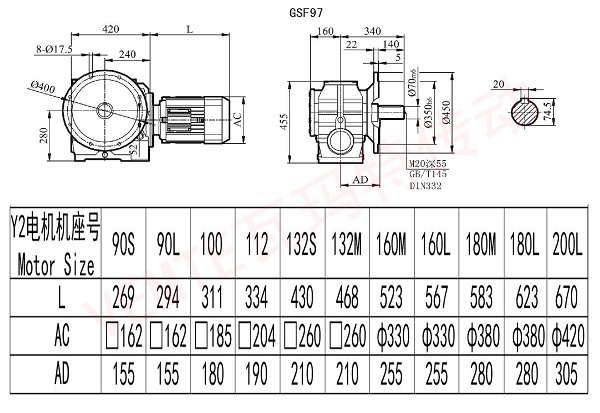

下面是SF97減速器通用的安裝尺寸圖，若您需要非標尺寸或三維模型，請咨詢客服
SF97減速機圖紙

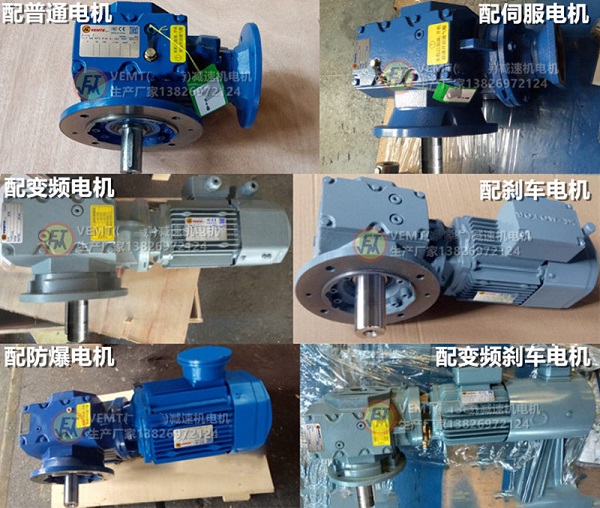

SF系列蝸輪減速機配電機的時候扭矩應該怎么選？
在SF系列蝸輪減速機配電機時，應該根據實際需求和工作條件選擇合適的扭矩。具體考慮因素包括：
負載特性：需要根據負載的類型、大小、工作方式等綜合考慮，并結合傳動比例計算所需的輸出扭矩。
工作環境：需要根據工作環境的溫度、濕度、清潔度等情況因地制宜選擇適合的電機和減速機型號。
過載能力：需要考慮伺服電機減速機在啟動和停止過程中是否存在慣性負載或阻力負載等突發情況，以及是否需要頻繁啟停等因素，并結合相關規范標準來選取電機和減速機。
維護保養：需要考慮設備的使用壽命和維修保養周期，選擇合適的電機和減速機可降低維修成本和頻率。
在SF系列蝸輪減速機配電機的時候，應該綜合考慮各種因素，選取合適的電機和減速機型號，并確保其能夠正常運行和滿足工作要求。

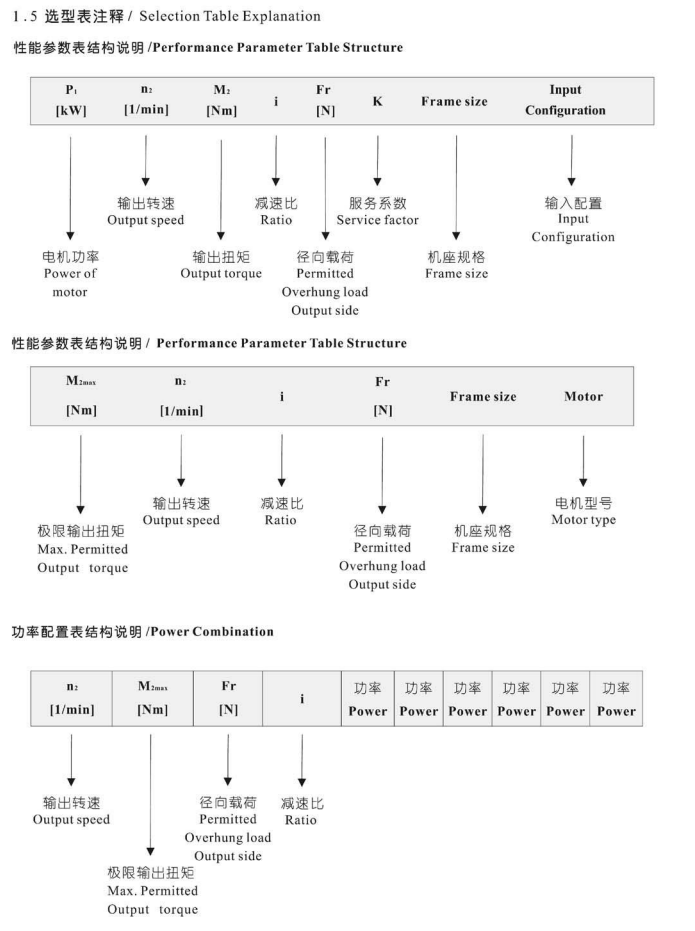

選型表查看

更多的自鎖蝸輪蝸桿減速機型號請點擊→S系列減速機
購買須知：我司VEMT品牌所有系列產品，標準常用的，倉庫均備有現貨2000臺左右，非常用的需排單定做，請聯系客服咨詢貨期。凡購買我司品牌VEMT系列產品，不分價格高低，兩年內免費維修，免費換新。兩年后免費維修，只收取零件成本費用，包含海外以及港澳臺區域。因各種設備企業對產品的要求標準不同，如果您的設備是出口的，請告知客服轉接我司VEMT工程部，告知您的高標準，我們VEMT工程部會為您量身定做百分百符合要求的產品。
